手持式粒子计数器说明书



HDL-JSLZ-B



武汉华德林科技有限公司

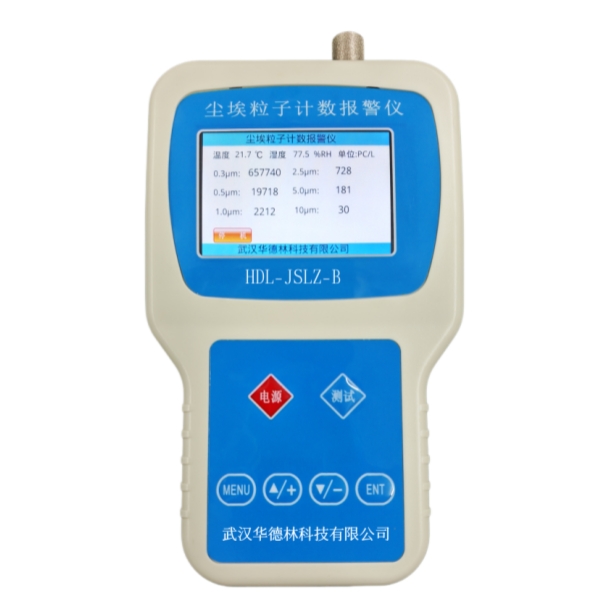

1. 产品概述

HDL-JSLZ-B 手持式尘埃粒子计数器是武汉华德林科技有限公司自主研发的便携尘埃粒子检测设备，专为精准检测空气中不同粒径粒子浓度设计，操作便捷、检测可靠。

本产品核心配置高精度激光粉尘传感器模块，基于激光散射检测原理，可精准捕捉空气中 0.3μm、0.5μm、1.0μm、2.5μm、5.0μm、10μm 六种粒径的粒子浓度，测量单位为 PC/L（每升空气中的粒子个数）。设备采用 12V 直流内置可充锂电池供电，连续工作续航可达 8 小时以上，配备高清触摸屏控制，开机3秒后自动进入测量状态，支持报警设置（可设置0.5μm粒子），超过阈值自动报警，广泛应用于工业生产车间、洁净实验室、芯片封装、食品加工等高洁净度场景的粉尘粒子浓度实时检测。

2. 技术参数

序号	技术项目	具体参数
1	检测粒径范围	0.3μm、0.5μm、1.0μm、2.5μm、5.0μm、10μm
2	测量单位	PC/L（每升粒子数）
3	核心传感器	激光粉尘传感器模块
4	供电方式	12V 锂电池
5	续航	连续工作 ≥ 8 小时
6	采样流量	2.83 L/min（标准量程）
7	控制方式	高清触摸屏控制 + 实体功能键
8	报警功能	支持自定义报警阈值（可设置0.5μm粒子），超阈值报警
9	整机重量（约）	0.7kg

3. 仪器结构

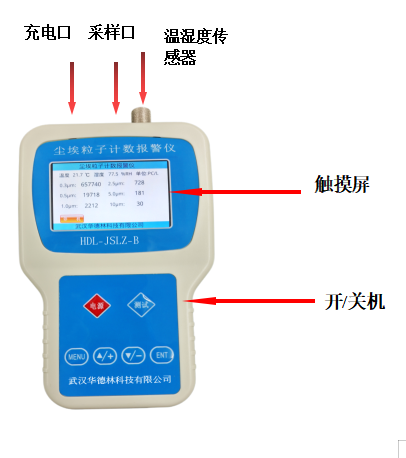

整机结构示意图

1. 顶部采样口：空气采集入口，连接内部激光传感器，确保检测精准；

2. 触摸屏：高清显示，可查看实时检测数据、操作方便；

3. 实体按键区：包含测试键（开机+关机）

4. 充电接口：12V 直流充电专用接口，充电指示灯由红变绿表示充满；

4. 操作步骤

1 开机与进入测量状态

1. 确认仪器电池电量充足，若电量不足，先连接12V直流充电器充电；

2. 短按实体测试键，仪器自动开机，屏幕点亮并进入自检界面（约3秒）；

3. 自检完成后，无需额外操作，仪器自动进入测量状态，触摸屏实时显示6种粒径粒子的浓度数据（单位PC/L）。
