反吹式粉尘浓度仪   WKD-6-FC

取得国家粉尘防爆证书，电气防爆证书，二个国家防爆中心颁布的防爆证

一．反吹式粉尘浓度仪概 述：

WKD-6-FC测量装置提供了交流耦合技术，这是现代精确和稳定的监测技术，特别适合连续排放记录和数据累积。本监测系统工作原理是运用尘埃粒子流经探针周围所产生的电荷感应来确认尘埃粒子在线排放量（mg/sec）或排放浓度(mg/m³）。在燃烧工况相对稳定的情况下（ 即在同一个排放点上，流速、温度、压力、湿度和烟尘颗粒性质都没有很大的变化，小于±90%的变动 ），本系统经直接校定后也可用于在线监测排放浓度（单位＝mg/M3）。

①传感器最好装在距阀门、弯头5倍以上管径处，在水平管道安装时，不得装在底部。在净煤气总管的管道上开孔（开孔尺寸为φ28mm）,将固定传感器的底座接口端垂直焊接在直管段较长的水平管道顶部。

②底座应是传感器探棒的绝缘套底端与管道内壁持平或突出管道内壁。底座由仪表厂家配套供应。

③传感器与插座之间加紫铜垫，以丝扣连接并拧紧，防止管内有毒气体泄漏。

④传感器接线盒为防雨式，信号电缆通过接线盒上的穿线孔，直接接到盒内的接线端子，然后压紧密封胶圈，外引电缆应就近固定，以防风雨中来回摆动，造成传输导线的机械损伤。

技术参数

浓度测量范围：0～1000 mg/M3（量程可定做）

管道气体温度：－50℃～260℃（标准） 400℃（可选）

显示方式：就地显示

管道气体流速：1m/s～30m/s

管道气体压力：-0.3 – 2.0MPa

现场管道外径：0.1米～4 米

探针尺寸：100mm  350 mm  750 mm   特殊的可定做

现场环境温度: -30℃～80℃ （电子部件）

现场环境湿度: 不结露 90%

现场环境保护: 保护等级：IP66/NEMA4 铝合金壳体，适合非腐蚀性环境内安装，不锈钢探针

满量程精度：在满量程范围内，低于量程的 ±5%。

变送器输出方式：二线制4 – 20Ma

主机箱：220V供电, 4 – 20mA输出

尘埃颗粒大小范围：标称0.1μM～200 μM， 在标称范围外仍然能够接收但信号特性有点不同。

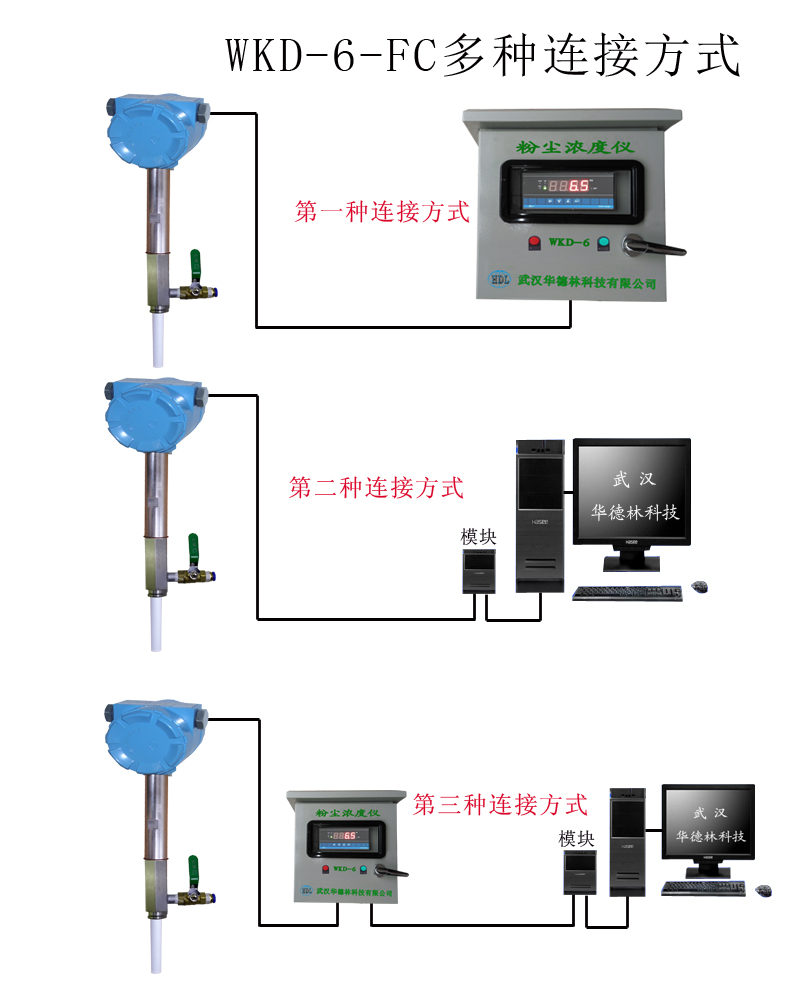

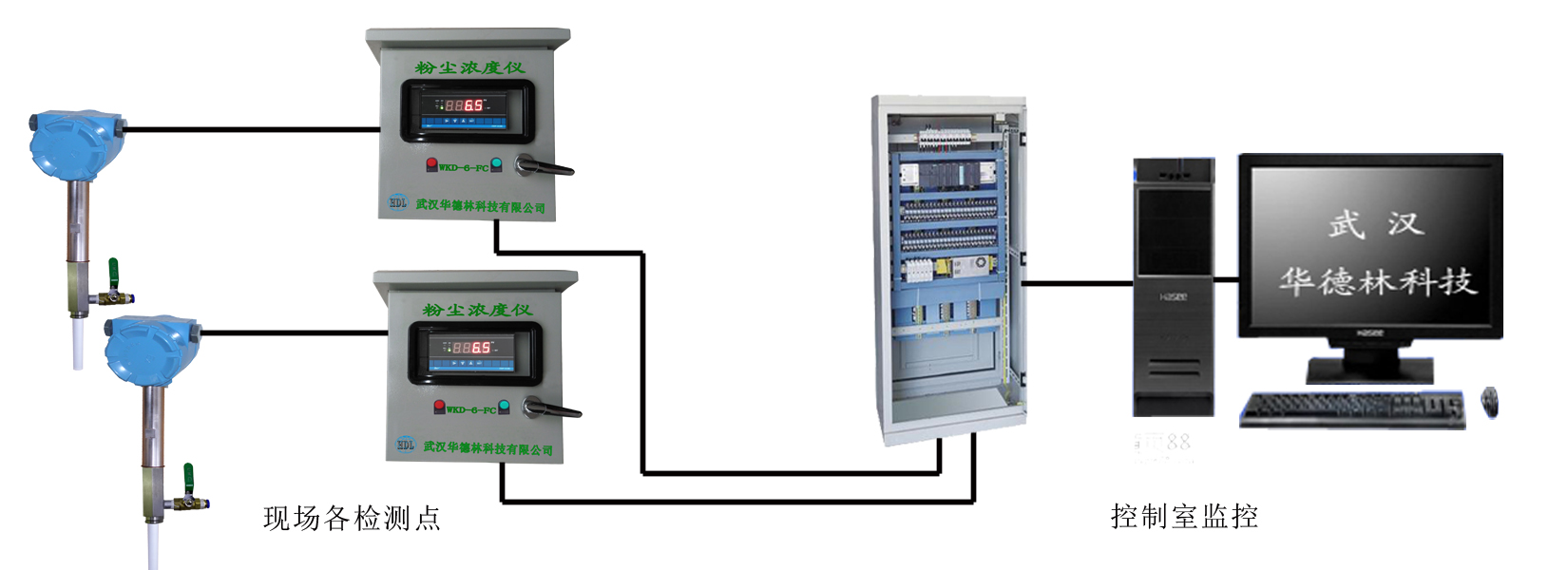

多种连接方式
